穿孔鋁板應用指南：從類型性能到造價施工與安裝節點詳解
穿孔鋁板由純鋁或鋁合金經壓力加工（剪切、鋸切）制成，截面規整、厚度均勻，因表面打孔得名，也叫沖孔鋁板、穿孔金屬板等。這種新材料兼具降噪與裝飾功能，憑獨特結構性能，廣泛應用于建筑裝飾、聲學工程等領域。
–01-
材料性能以及特征
Performance
① 耐用性強：穿孔鋁板耐高溫、耐腐蝕、防火防潮，防震與化學穩定性佳，長期暴露戶外仍能保持性能，實用性堪比大理石磚。
② 工藝精良：相比其他金屬材料，穿孔鋁板表面光滑無毛刺，視覺與觸覺質感優越，盡顯高端品質。
③ 輕巧便捷：以輕質鋁板為基材，結合穿孔設計減輕自重，優化建筑承重，且工藝簡單，安裝維修方便，兼具實用與經濟價值。
④ 綠色環保：部分穿孔鋁板可100%回收，屬生態友好型材料，助力建筑獲取LEED認證；PVDF涂層板抗氧化性強，抗惡劣環境，使用壽命長。
⑤ 功能全面：能降低玻璃遮陽系數，過濾日光、調節室溫，通風透光性好，小孔徑也能滿足需求，還具備防盜功能。
⑥ 觀景安全兼顧：可靈活開啟，提供開闊視野，閉合時充當堅固護欄，平衡觀景與安全需求。
⑦ 造型美觀：通過多樣穿孔工藝形成圖案，立體造型豐富，光影效果獨特，兼具實用與裝飾性
。
⑧ 應用廣泛：適用于停車場覆蓋、設施遮蔽及標志制作，提升空間視覺吸引力，兼具防護與溫控功能。
–02-
穿孔鋁板類型
Category
①穿孔鋁板類型多樣，分類方式豐富：
? 按合金成分：可分為高純鋁板、純鋁板、合金鋁板、復合鋁板（釺焊板）、包鋁鋁板等；
? 按按板材厚度：涵蓋薄板（0.15 – 2.0mm）、常規板（2.0 – 6.0mm）、中板（6.0 – 25.0mm）、厚板（25 – 200mm）、五條筋花紋鋁板及超厚板（＞200mm）；實際應用中，綜合加工成本、自重及平整性等因素，常選用1.0 – 6.0mm厚度板材 。
? 按沖孔技術：包括圖案沖孔網、成型沖孔網、重型沖孔網、特薄沖孔網、微孔沖孔網、線切沖孔網、激光沖孔網等。
受加工成本、單元自重、單元平整性等因素的影響，穿孔鋁板板厚常選用1.0mm～6.0mm。
?國際通用分類：分為鋁板材（厚＞0.2mm，寬200 – 500mm，長≤16m）、鋁排材（厚＞0.2mm，寬≤200mm，部分可達600mm）和鋁箔材（厚≤0.2mm）。
② 板型分類

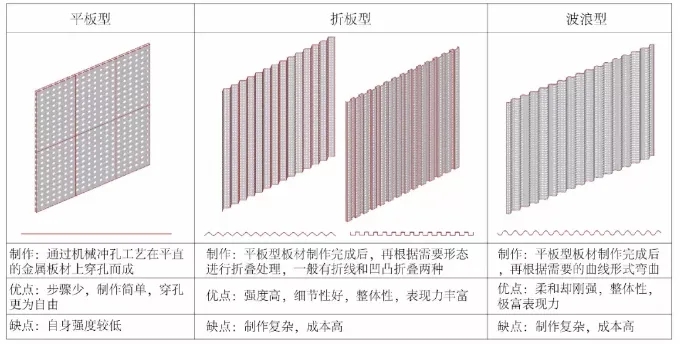

穿孔鋁板板型豐富，常見有平板形、折板形、波浪形、鋸齒形及短邊折板形。需注意，穿孔率與板材強度呈負相關，穿孔率越高，強度越弱。因此，板型選擇不僅直接決定鋁板自身強度，還會影響穿孔板模塊尺寸、龍骨配置數量，甚至最終的整體視覺與結構效果。
1、平板形
平板形是穿孔鋁板的經典形態，因加工工藝簡便，應用最為廣泛。
優勢：板面平整，孔洞排布靈活，便于實現圖案化設計；通透感強，利于展現建筑整體美感。
不足：片狀結構致使強度有限，板塊尺寸擴大或孔隙率增加時，強度下降顯著。通常需加厚板材、縮小單塊尺寸或加密背后支撐龍骨，以提升整體穩固性。
? Ryota Atarashi.

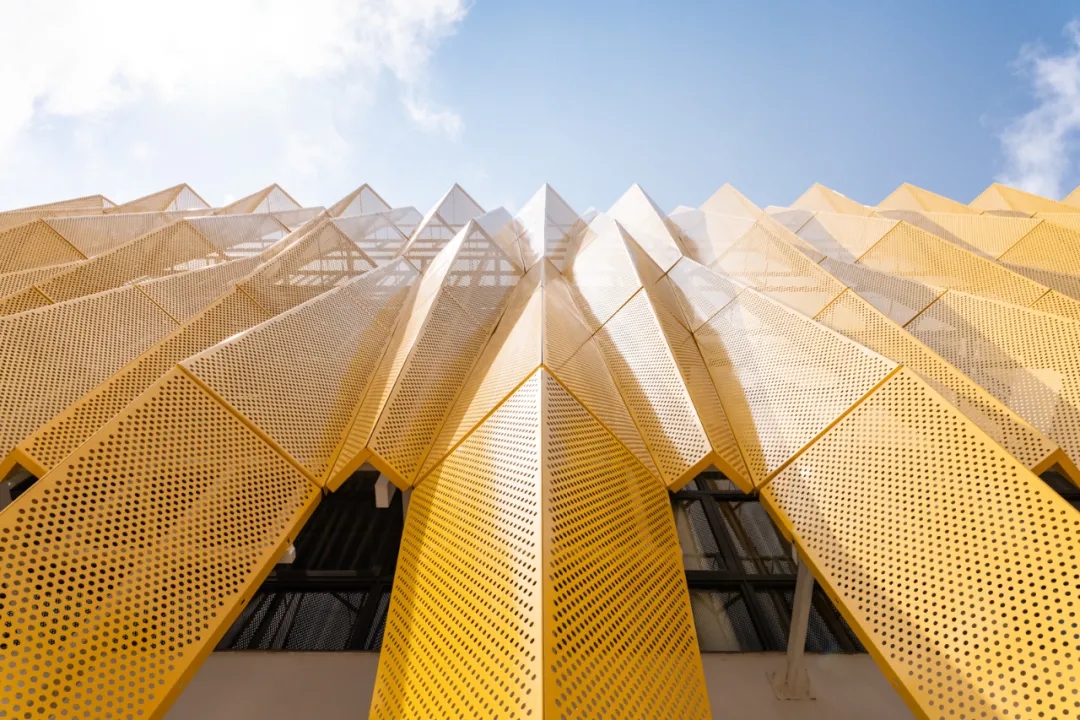

2、折板型
在平板基礎上經折疊處理成型，這種設計通過增加結構厚度，顯著提升板材強度。憑借高強度特性，折板形穿孔鋁板可減少豎向分割與接縫，大幅降低豎向龍骨使用量，有效節約結構構件成本，兼具實用性能與經濟效益 。

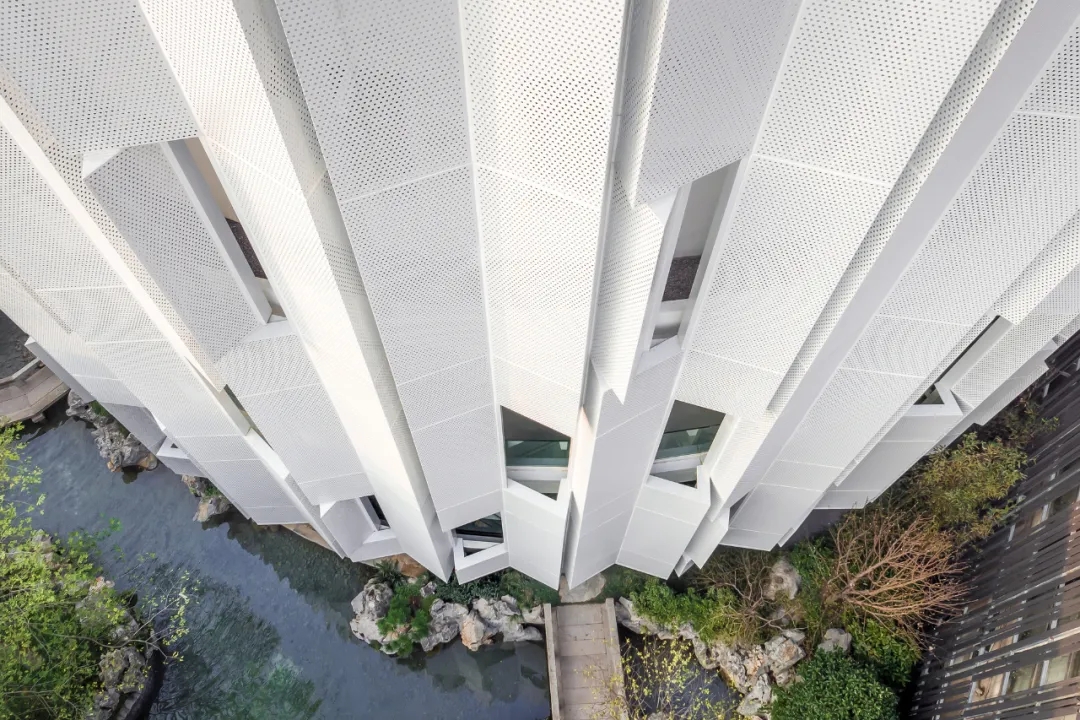

八分園 ?CreatAR
LZ’s LOVE spa / T-architects ?Minh Luu
折疊的方式主要有凹凸形和鋸齒形兩種，折疊的深度和角度可根據設計需要調整，不同角度的折面在不同視角下可以呈現不同的透明度變化，光影變化也更豐富，塑造出多層次的半透明氛圍。

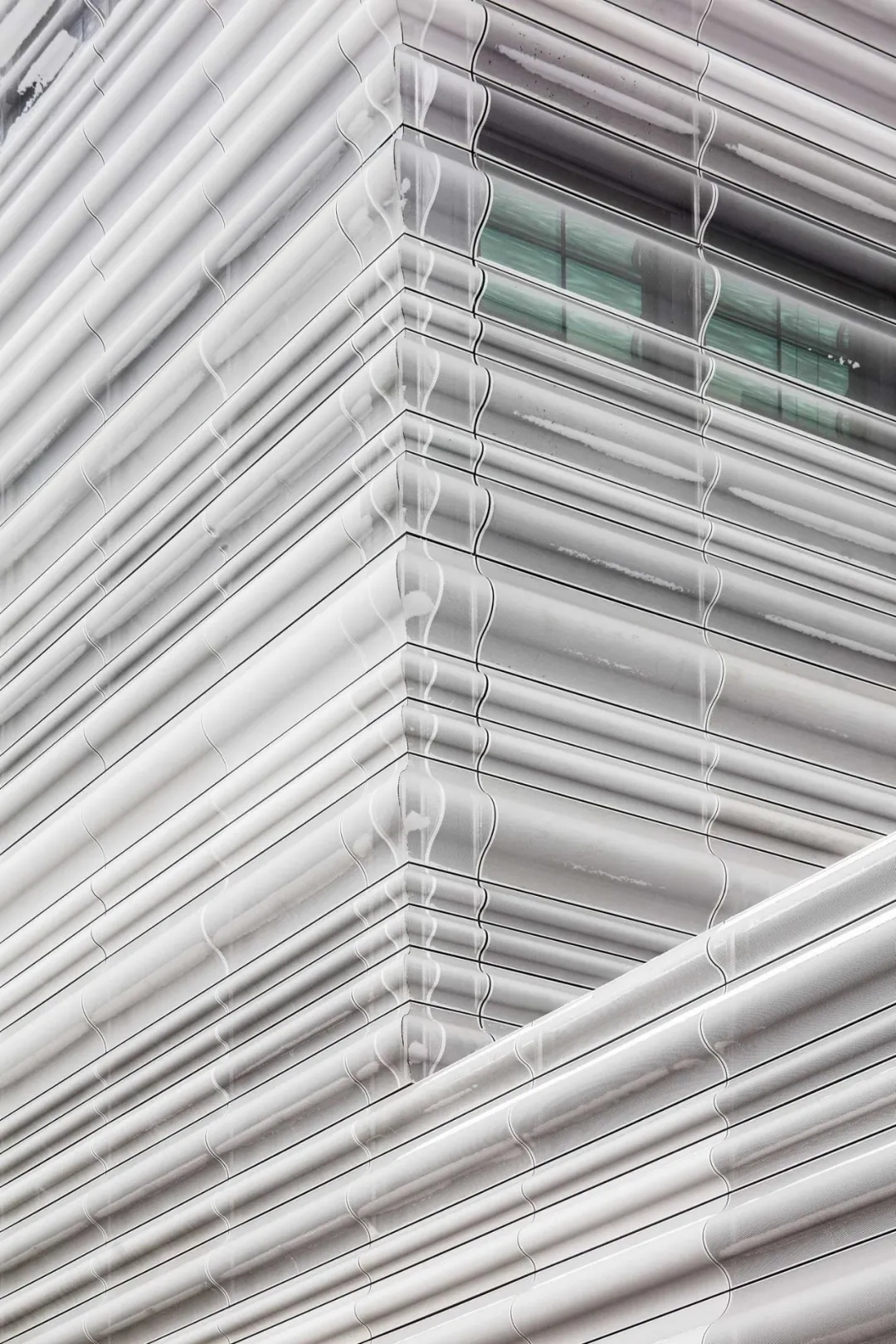

3、波浪型

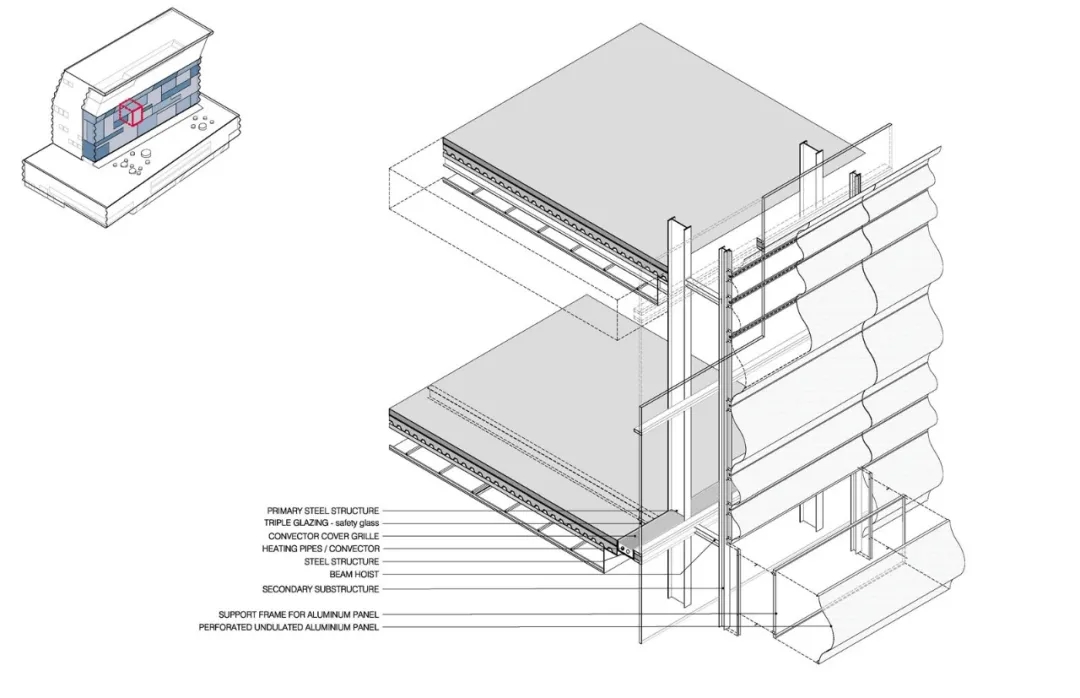

以折板型為基底，經弧形彎曲塑造而成。延續折板型高強度優勢，通過獨特的曲面造型，波浪形穿孔鋁板可營造出朦朧柔和的半透明視覺效果。其靈動起伏的界面輪廓，能更好地與周邊環境相融合，在保障結構性能的同時，賦予空間更具詩意的美學表達 。
新蒙克博物館③ 沖孔分類

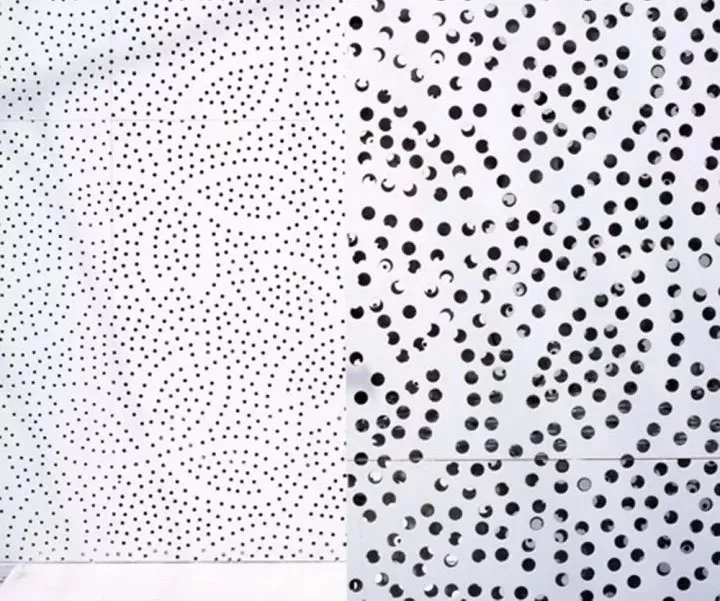

穿孔鋁板的孔洞尺寸與圖案設計靈活可變，通過對孔徑大小、分布密度及孔型（圓形、方形、條形等）的定制化加工，能呈現出差異化的半透明視覺效果，滿足多樣化的空間通透與美學需求。

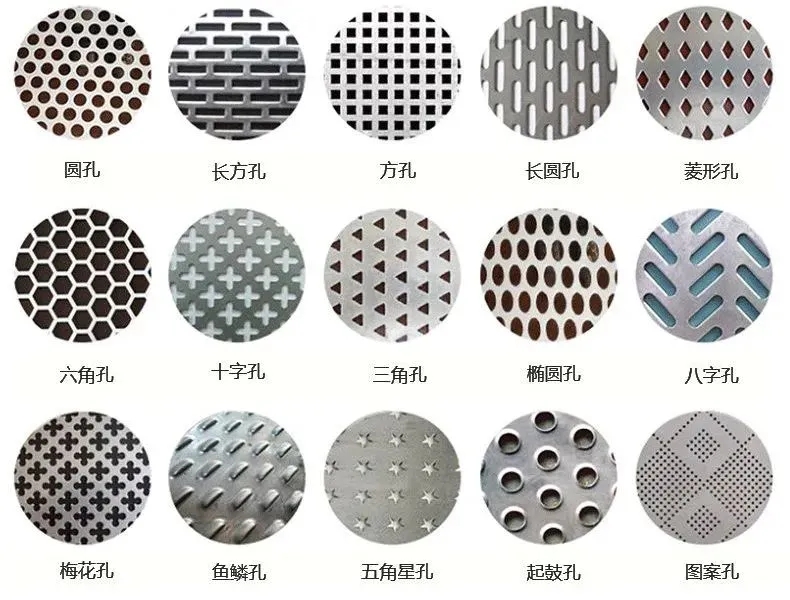

沖孔按孔洞規格主要有：長方孔、方孔、菱形孔、圓孔、長圓孔、六角形孔、十字孔、三角孔、長腰孔、梅花孔、魚鱗孔、圖案孔、八字網、人字孔、五角星形孔、不規則孔、起鼓孔、異型孔、百葉孔等。

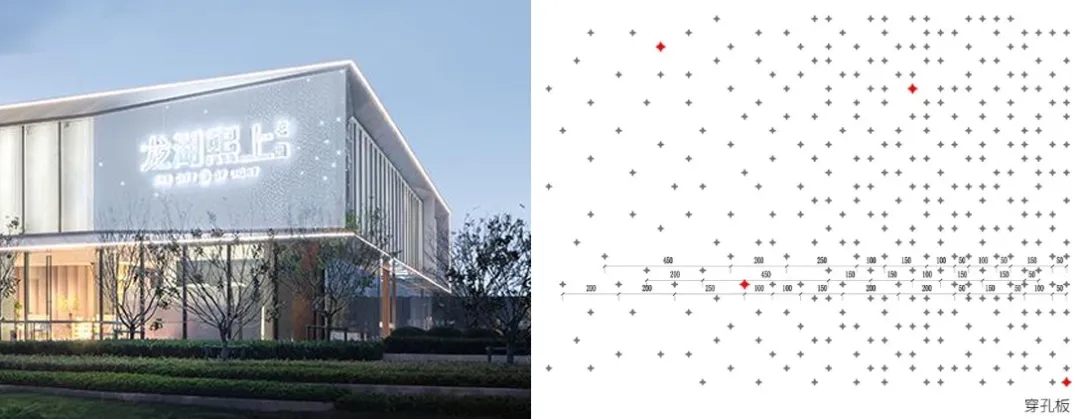

比如常熟龍湖·熙上花園售樓處的穿孔鋁板經過精心設計推敲，采用十字星孔，整體漸變效果搭配泛光設計在夜晚依舊閃耀。
?UCGD有乘

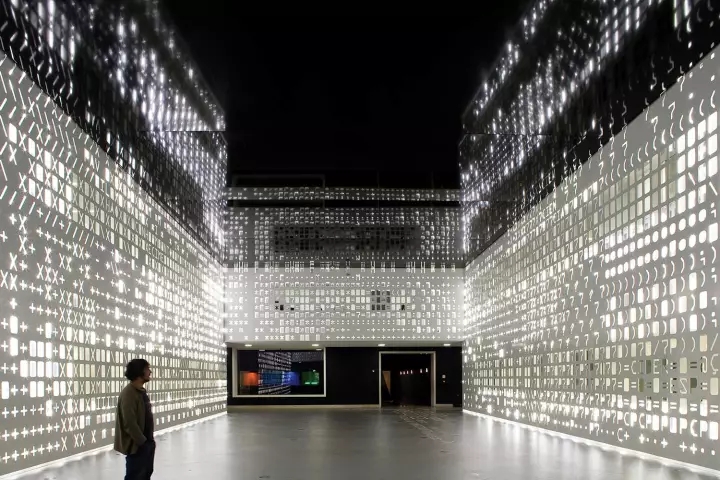

里斯本科學博物館 ? Ricardo Gon?alves
–03-
施工工藝及安裝節點
Construct | Install
① 穿孔方法
常用的穿孔方法：數控沖床穿孔、沖壓工藝、激光穿孔。
最常見的穿孔方法是使用CNC和組合沖床，用于大批量和重復圖案。水刀或激光是創建定制穿孔和圖案的理想選擇，可選擇多種尺寸的孔和獨特的形狀。
定制的穿孔圖案和形狀，使用毫米精度的機器和其他新的制造技術進行生產，還可以實現無限多種折疊和穿孔面板設計。
② 穿孔率和孔徑
? 穿孔率是指穿孔面積范圍內，穿孔孔眼的總面積占整個面積的百分?jǐn)?shù)。
穿孔率是影響建筑表皮穿孔鋁板單元的核心因素，是影響其視覺整體感的表達、降低建筑能耗程度的關鍵。
根據目前機械設備，最高穿孔率能達到60%左右，并要求穿孔板尺寸在1500*3000范圍內，如果超出此范圍，穿孔就需要二次定位。
穿孔鋁板的穿孔率越高，對成形后的鋁板平整度影響越大，檢驗標準要低于正常鋁板的相應規定。
? 孔徑是穿孔鋁板單元的影響因素之一，控制沖孔的孔徑、孔間距和排列方式，可影響穿孔錯板表皮的視覺清晰度，創造新奇的視覺效果，結合穿孔率、板厚等因素可起到減少太陽輻射熱，降低能耗的作用
最常見的是孔徑為6mm，間距15mm。

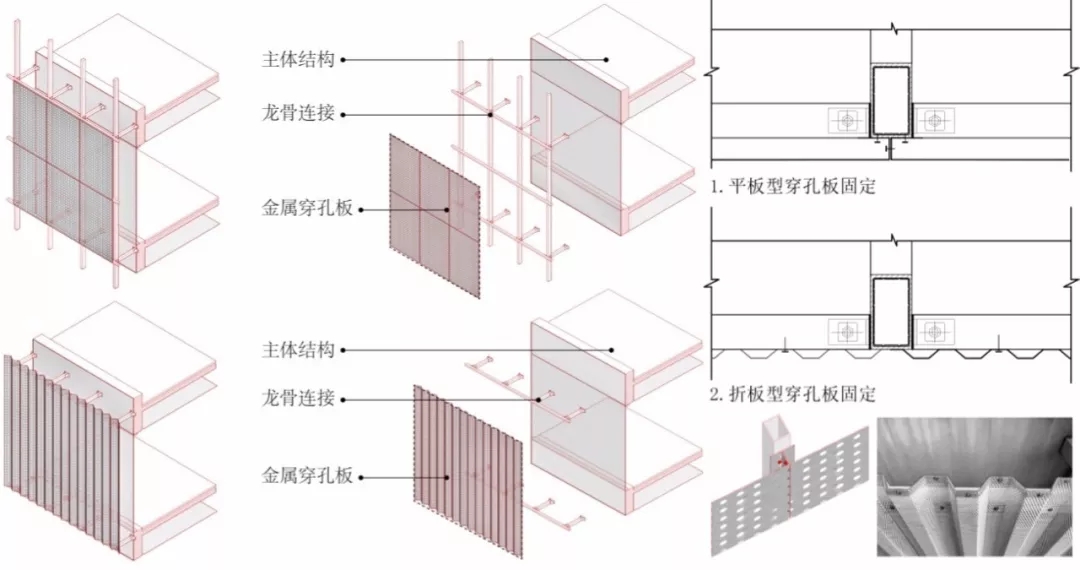

③ 穿孔鋁板的構造連接
? 與主體結構連接
由于金屬穿孔板是板片狀且一般厚度較薄因而導致其結構強度較弱，所以當被用作建筑表皮時，自身強度不足以支撐其直接跨設連接在建筑主體結構連接件間，通常需要設置龍骨作為支撐構件來固定金屬穿孔板，龍骨和主體結構連接，這樣便形成了“主體結構——龍骨支撐系統——金屬穿板”的總體構造方式。
? 穿孔板連接與固定
穿孔板和主體結構間的連接一般采用不連續的間接連接方式，主要包括螺栓連接和鉚接兩種；采用連續的連接方式的主要有焊接和粘接。
現在一般多用不連續的連接方式，因?yàn)檫@樣表皮整體結構的韌性更好，方便日后的拆卸維修和更新，根據金屬材料的不同，連接方式也有區別。
–04-
造價成本
Price
穿孔鋁板的價格主要受合金成分、板材厚度及孔洞圖案三大因素影響：合金中貴重金屬占比越高、板材厚度越厚、孔洞造型越復雜，價格相應越高。以外立面金屬穿孔鋁板為例，其工藝造價成本通常在800 – 1000元/平方米（注：此為參考區間，實際造價受市場波動、項目規模等因素影響，需結合具體需求核定）。
–05-
應用廣泛
Application case
穿孔鋁板憑借豐富多樣的孔型與排列組合，兼具美觀造型與出色裝飾效果，能夠充分滿足建筑師、設計師的創意需求，賦予建筑獨特風格。
其不僅色澤雅致，還可應用于賓館、影院等公共建筑及中高檔住宅，用于優化音質；也適用于車間廠房、人防地下室等場所進行降噪處理，是近年來裝飾市場的熱門產品。
應用案例：
① 外立面幕墻
重慶房地產職業學院圖書館以玻璃幕墻與穿孔金屬板結合，打造出特色立面。
圖書館大屋蓋內部融入“星空”概念，在穿孔鋁板上設計四種圖案，經疏密變化與精心排布，呈現出“星云”效果。
所有鋁板均以2000mm×1200mm為標準尺寸拼接，北側屋蓋內表面由四種穿孔鋁板、一種實面鋁板共五種圖案組成。
其中，四種穿孔板按開孔率疏密分為ABCD四類，在此基礎上，又增加A’B’C’D’四種對應旋轉180度的穿孔鋁板，共計九種鋁板有序分布。

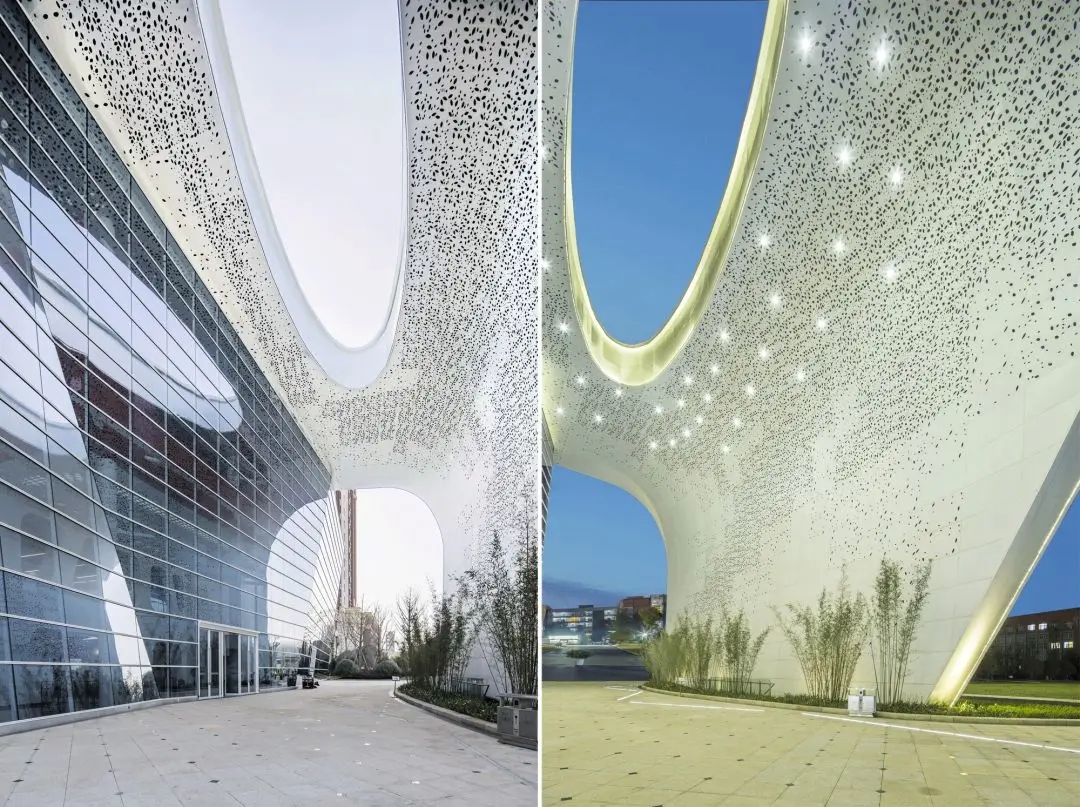

入口穿孔鋁板應用實景圖 ?PH-Alpha Design

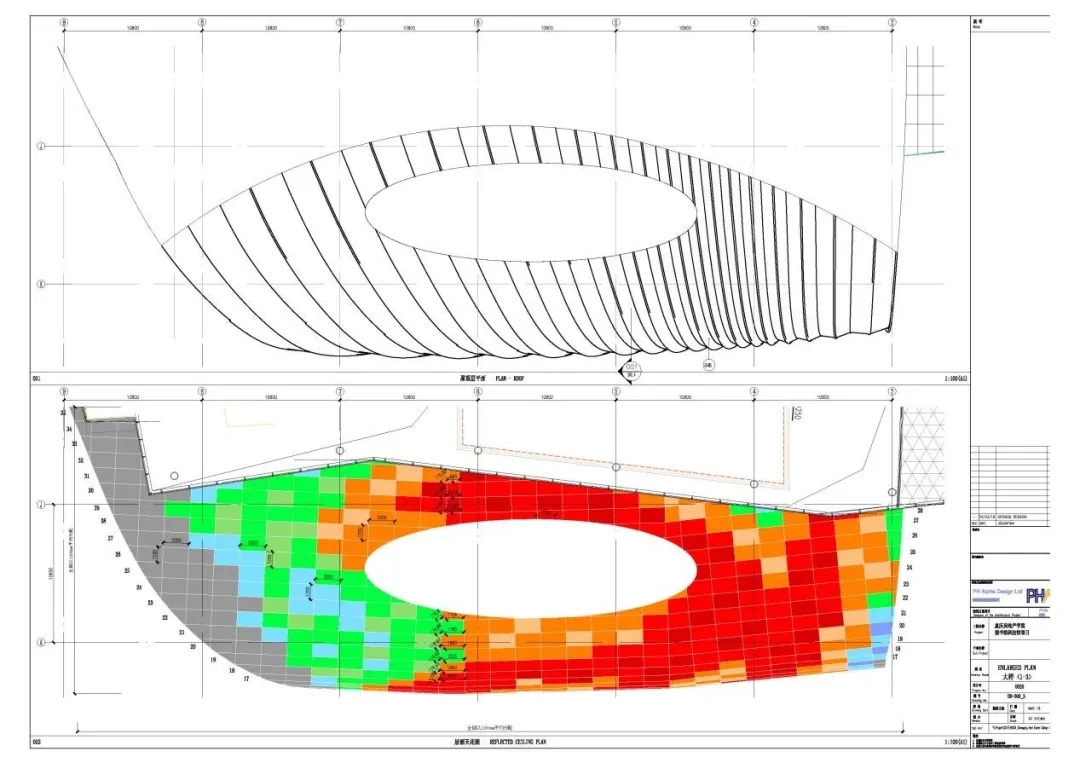

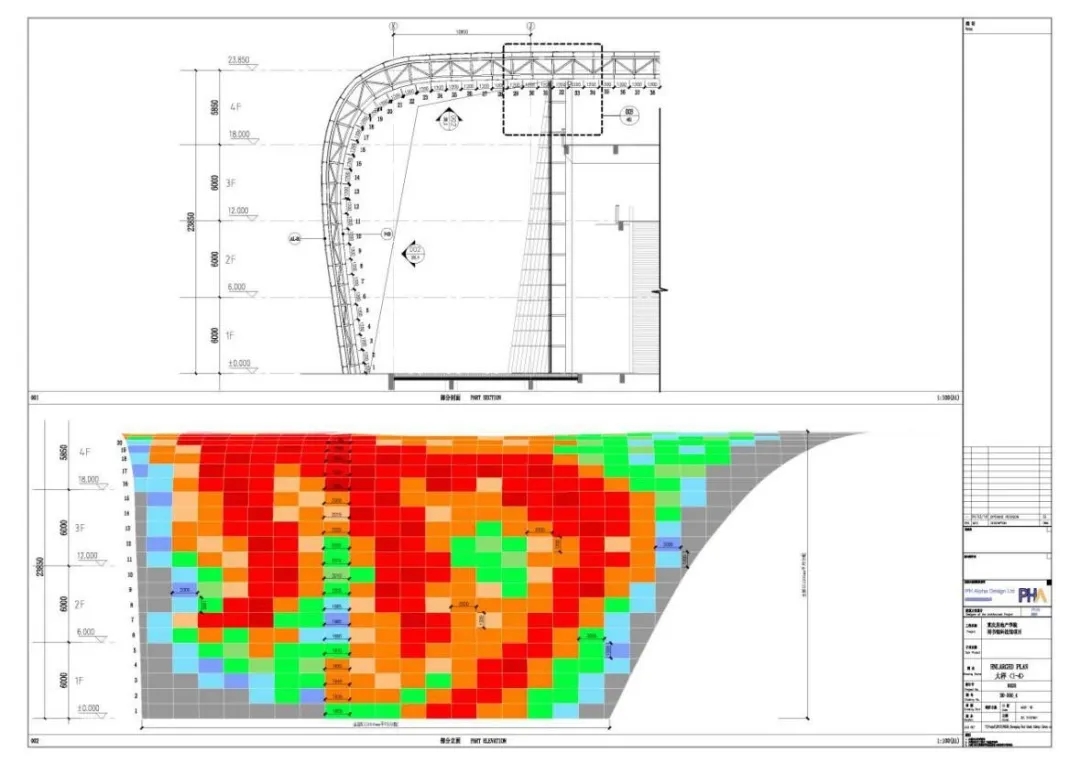

屋蓋內側頂面鋁板分布 ?PH-Alpha Design

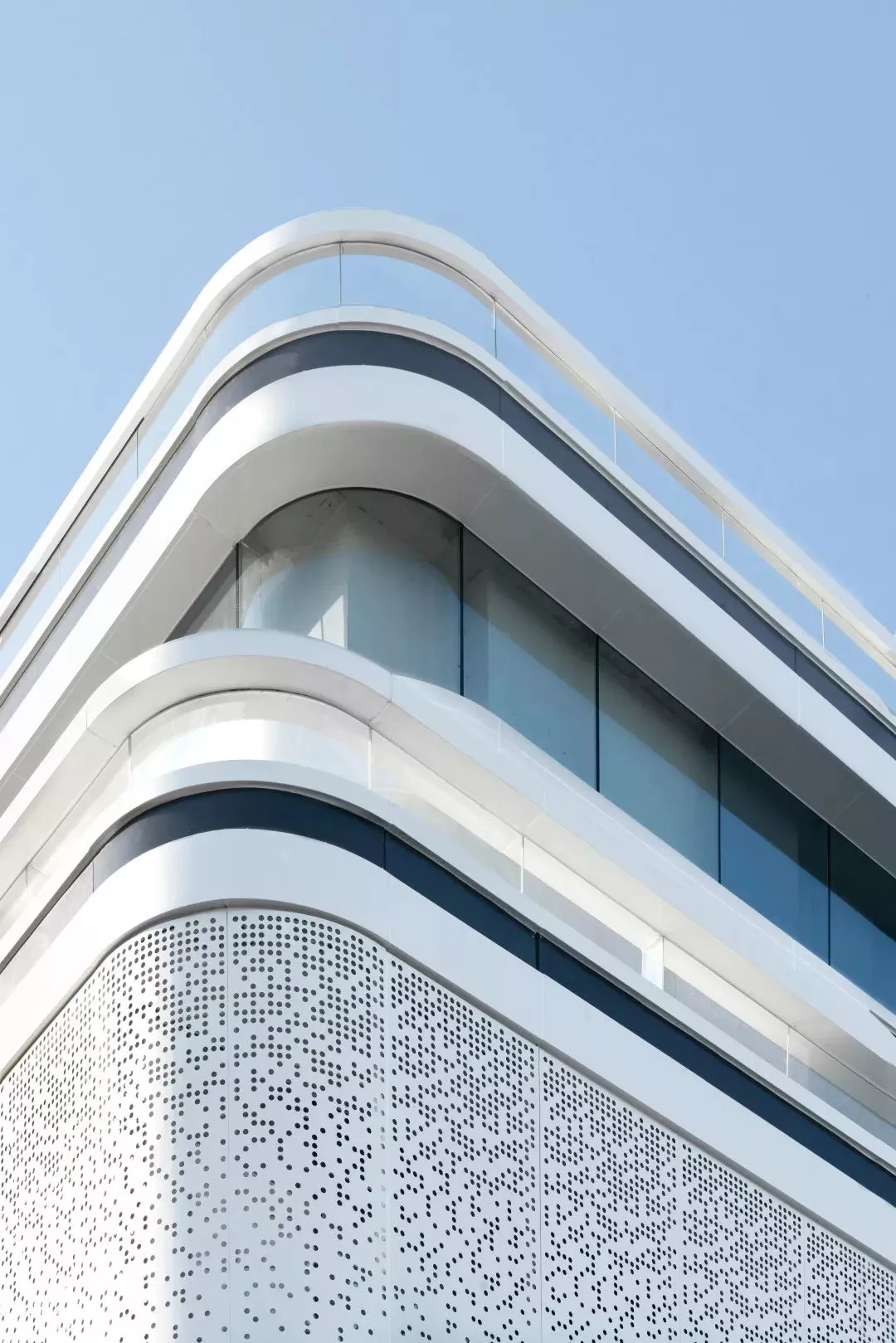

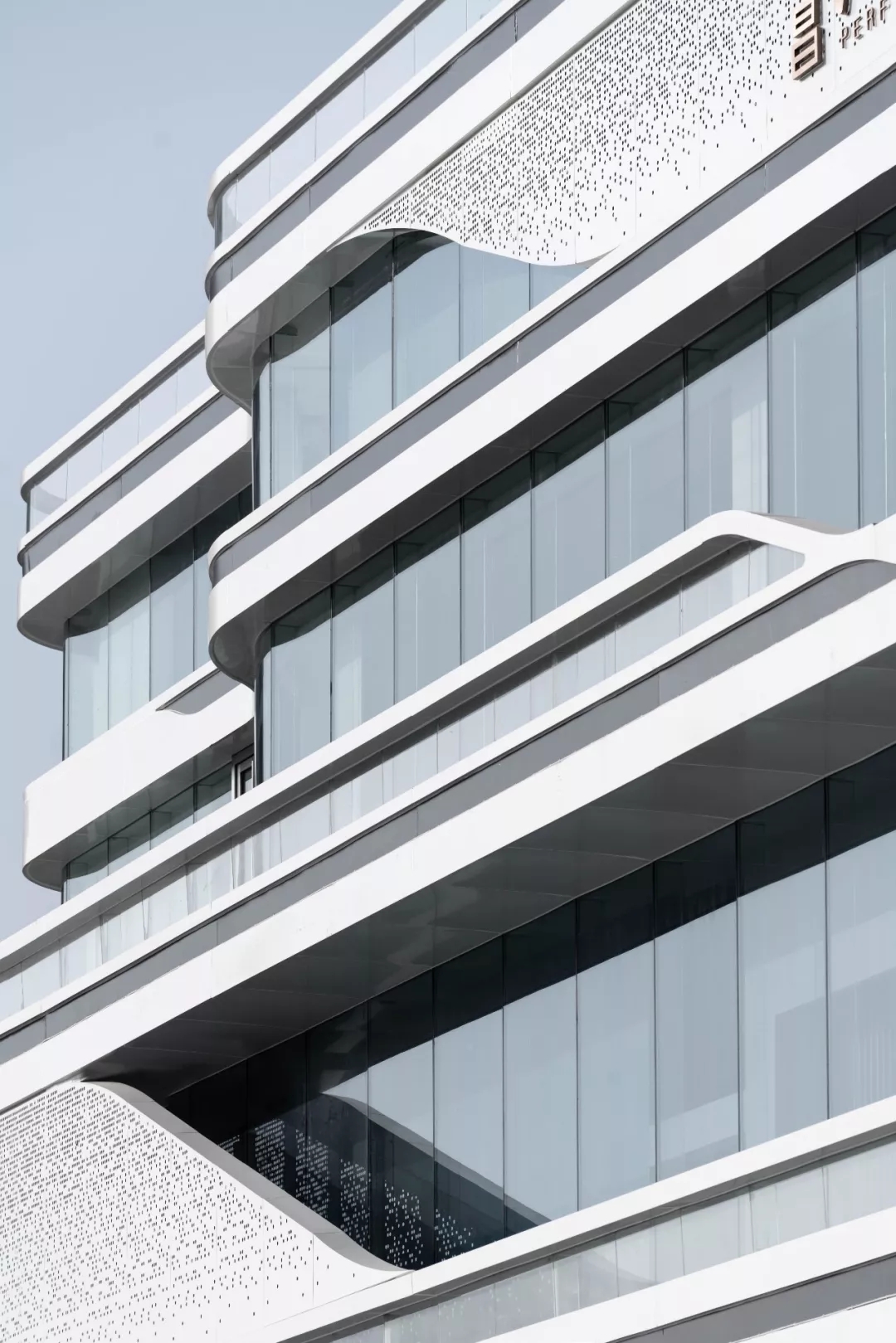

青島·和昌海云曦岸白色穿孔鋁板包裹的建筑立面部分呈現的實體感，又不完全造成光線上的遮蔽。
◎立面弧度造型及漸變穿孔鋁板細節 ?行知影像
建筑師設計了單元式的標準漸變穿孔板模塊，并且內置亮化設備。因此不論建筑內外、不論白天、夜晚，建筑都將呈現出閃閃星光的細節之感。正所謂“日月之行，若出其中，星漢燦爛，若出其里”。

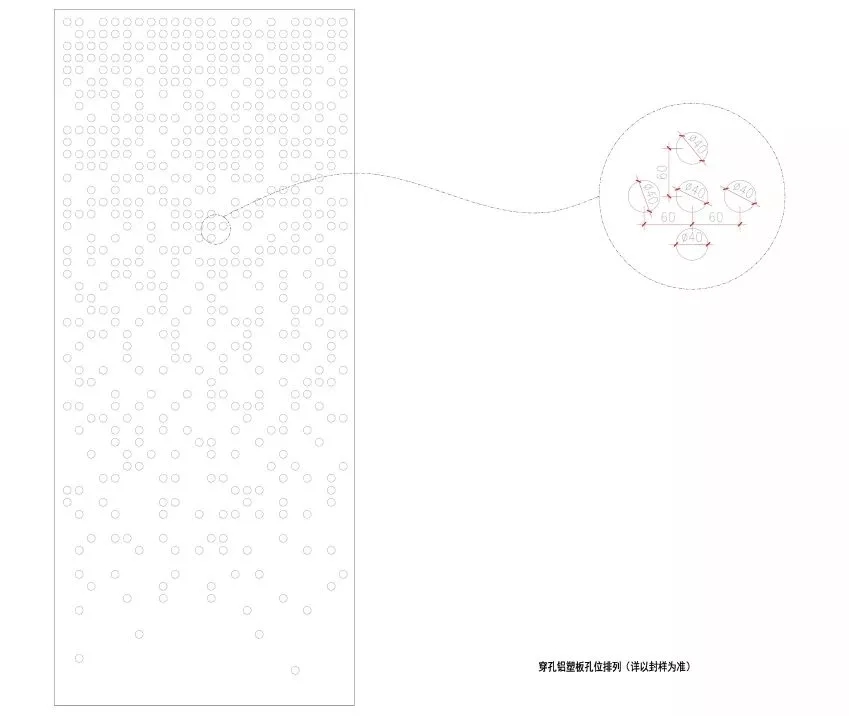

漸變穿孔鋁板標準單元大樣圖
青島·和昌海云曦岸實景圖??行知影像
色調光照與外部空間的相呼應，統一協調地給人強烈的藝術氛圍感。
② 內部裝飾
穿孔鋁板憑借強大的可塑性，成為室內裝飾的理想材料。

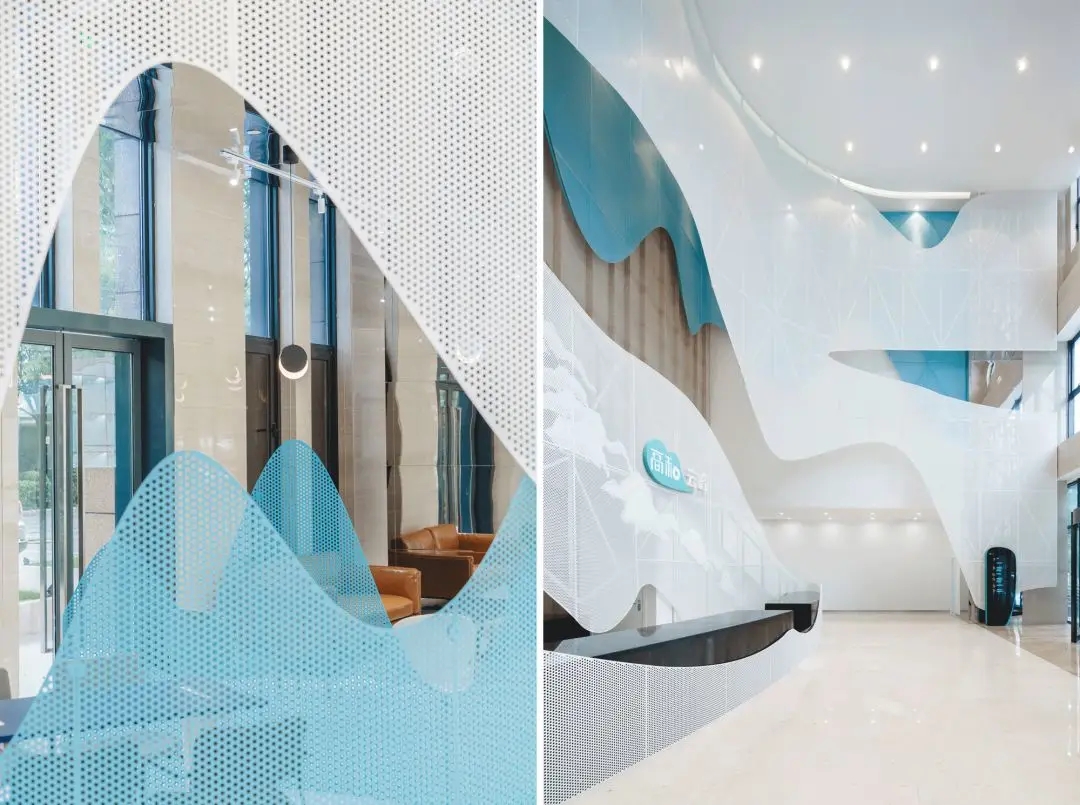

以Wutopia Lab的設計實踐為例，在上海某舊工業區改造項目中，其巧妙運用穿孔鋁板，打造出立體的青綠山水景觀。
設計師以穿孔鋁板為“筆墨”，通過寫意山水的表現手法，將建筑立面、景觀、大堂、辦公區域及屋頂有機串聯，構建出一幅立體連貫、完整的青綠山水長卷，展現出穿孔鋁板在空間藝術塑造上的獨特魅力 。
上海高和云峰辦公樓室內 ?CreatAR

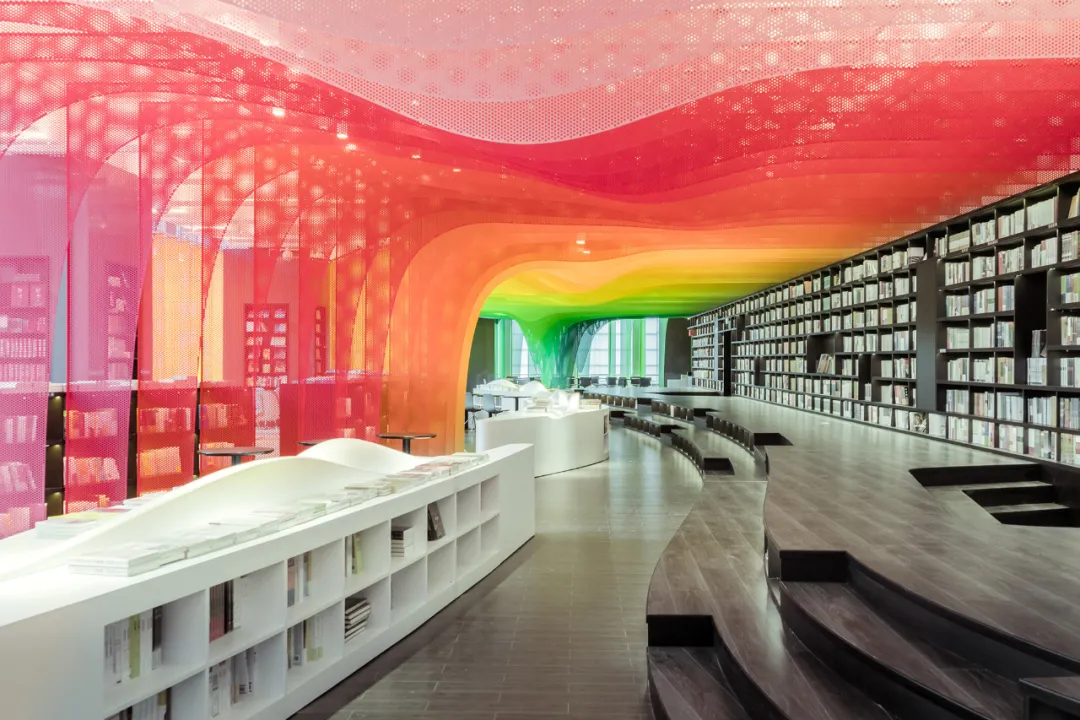

Wutopia Lab在蘇州做了金屬彩虹里的書店——蘇州鐘書閣。
蘇州鐘書閣 ?CreatAR
蘇州鐘書閣 ?胡義杰

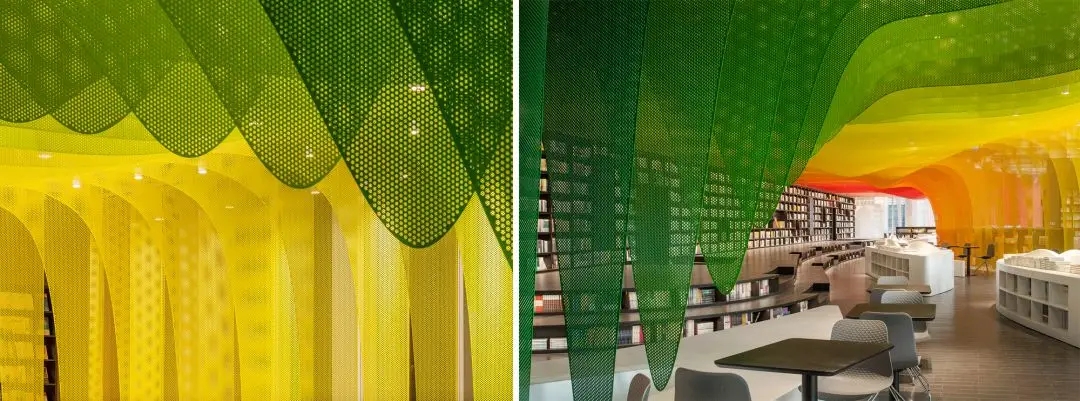

室內的“彩虹”是由帶有花瓣圖案的穿孔鋁板形成的。當穿孔率超過50%后，鋁板在視覺上失去了金屬應有的質感，多層次的鋁板疊在一起，仿佛許多層次面紗。失去質感的金屬最終創造了朦朧不確定的視覺效果，呈現出驚艷的效果。
③ 吊頂設計

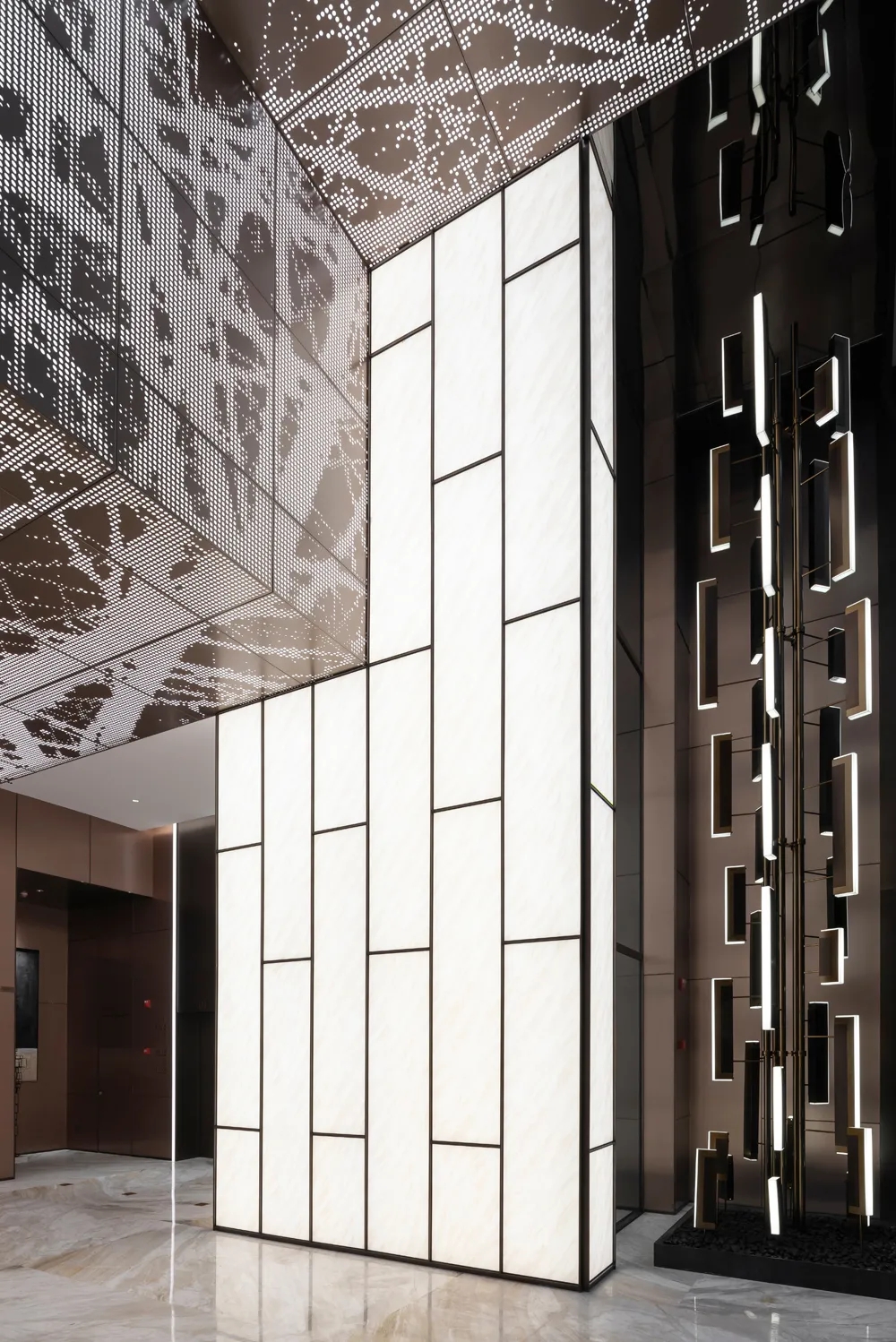

重慶龍湖塵林間大堂頂部穿孔鋁板以及配合樹形投影設計，盡藏生活哲學，體驗不可度量的生活儀式感。
重慶龍湖塵林間

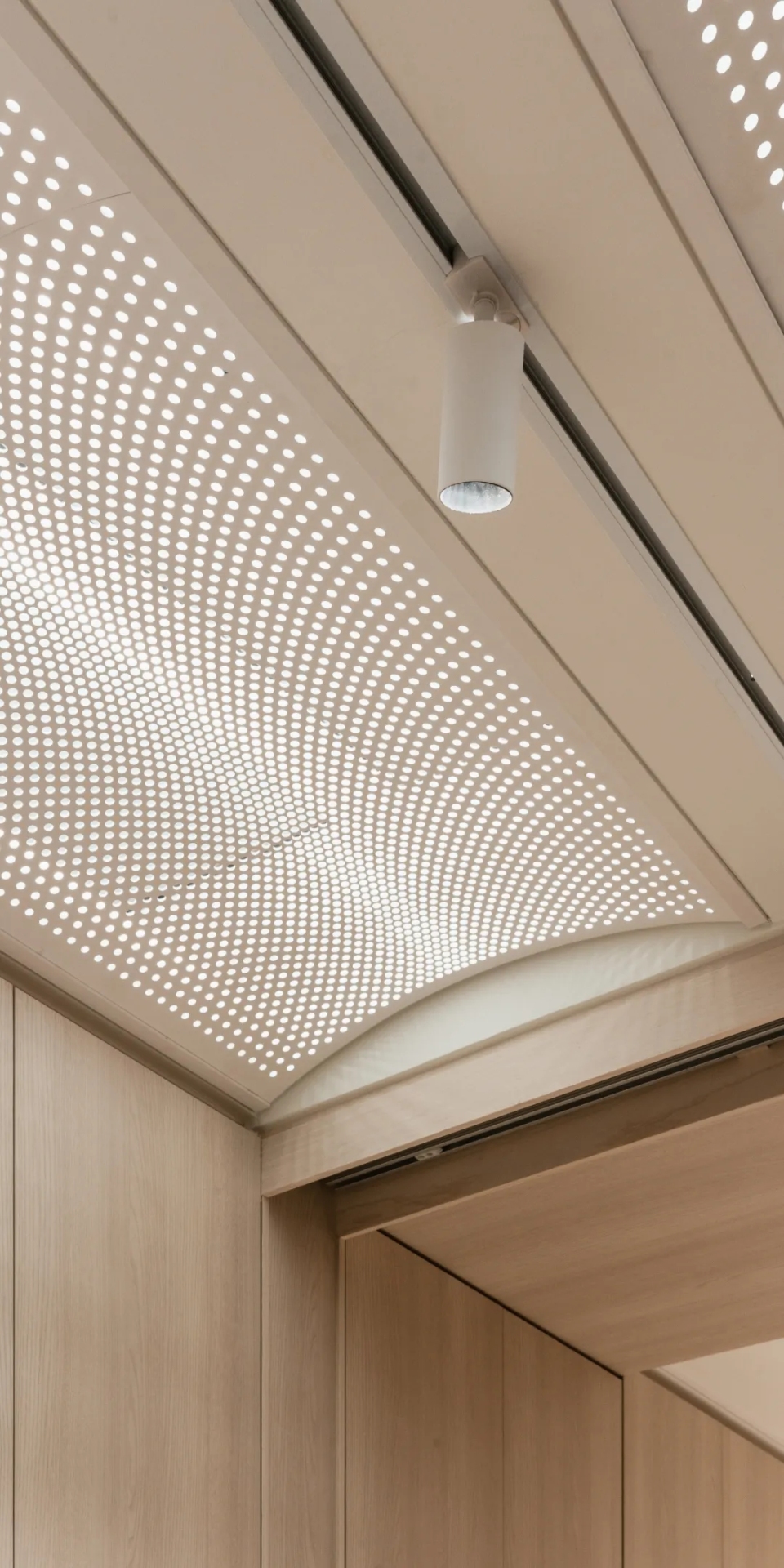

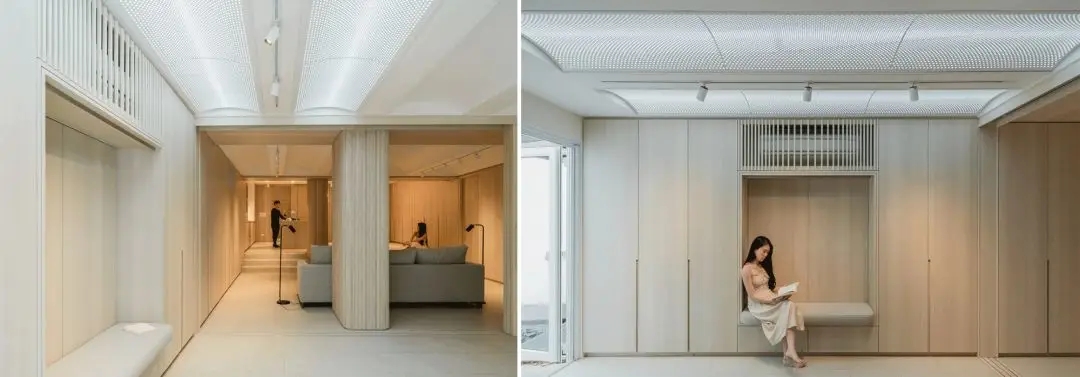

新加坡某公寓項目，在室內設計了3種不同的的天花板吊頂設計，其中兩個拱頂采用穿孔鋁板設計，將太陽光線過濾成適合工作和放松的暖色光線。
?Ong Chan Hao
?Ong Chan Hao
④ 樓梯設計

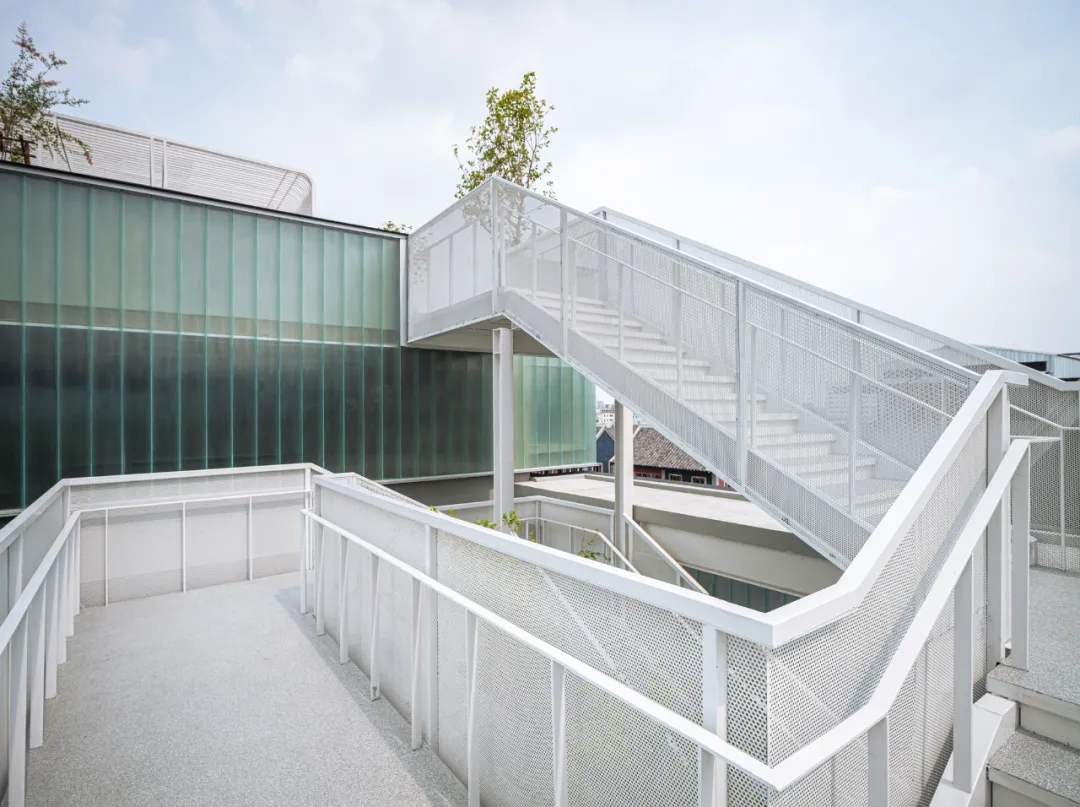

泰國K+空間建造的室外樓梯定制多孔鋁制復式結構，讓人與空間產生聯動。
泰國K+ 空間 ?Spaceshift Studio

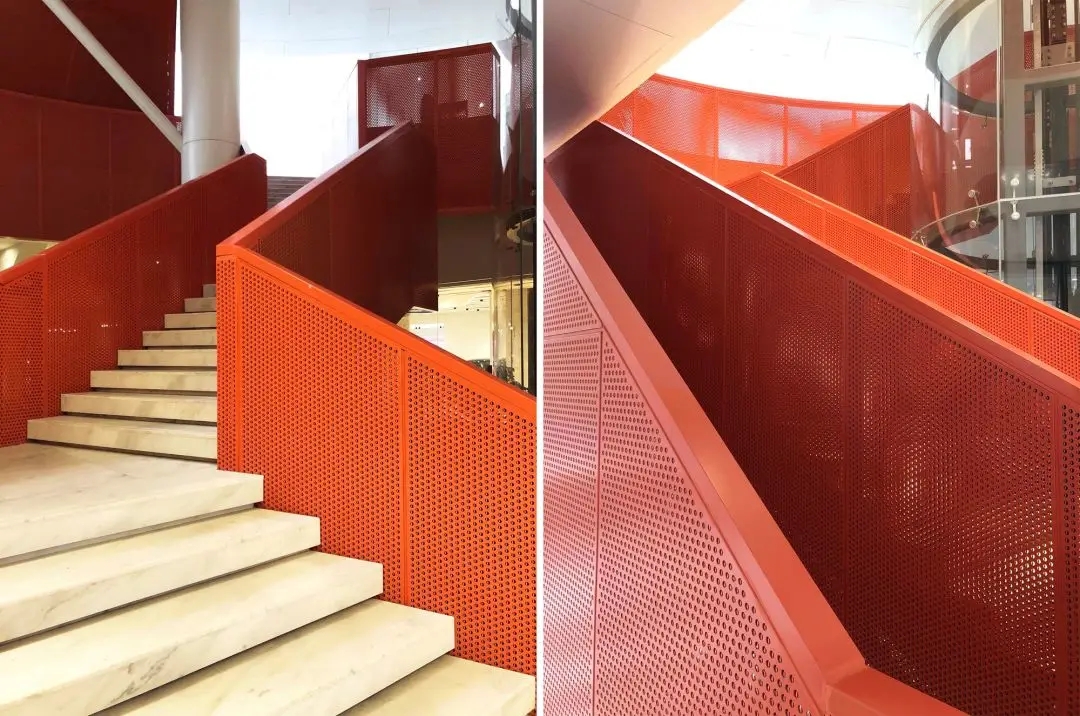

杭州運河萬科中心·創新體驗中心樓梯欄板采用橙色穿孔鋁板，這個色彩大膽、雕塑感強烈的樓梯系統在視覺上造成了在內部支撐著漂浮著的圓形建筑的印象，并成為空間中的視覺焦點，引導人們?cè)诮ㄖ?nèi)部上下穿行。
杭州運河萬科中心·創新體驗中心中庭樓梯 ?盧泳
⑤ 陽臺欄板設計

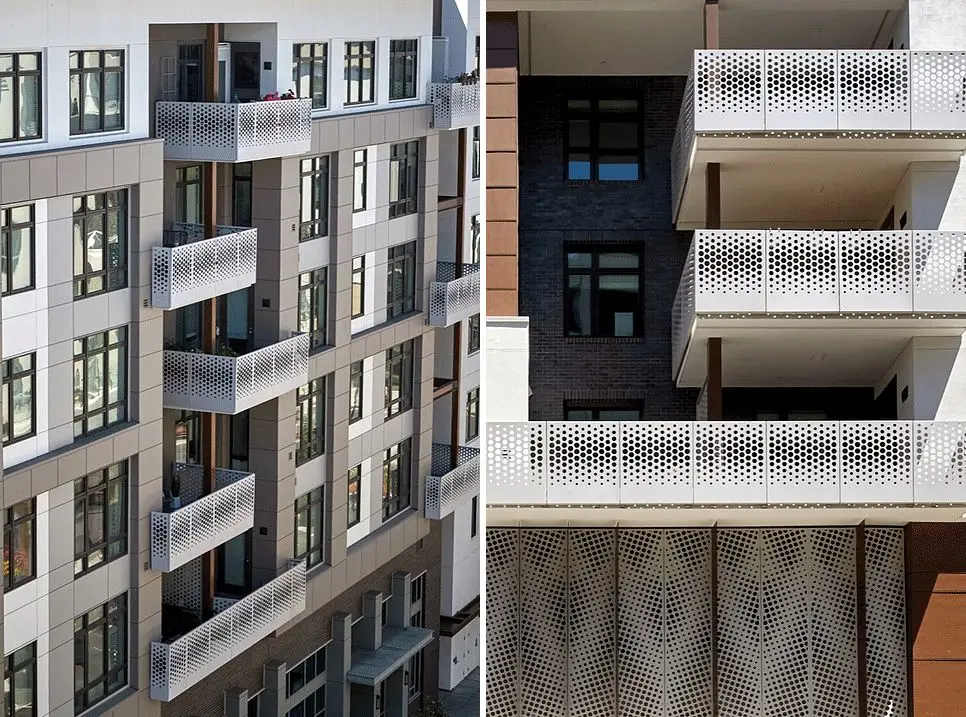

下面這個公寓的陽臺創新設計，采用穿孔鋁板，面板系統在交付現場時已完全制作完成，可以非常快速和簡單的安裝，不僅采光通風好，隱私和防墜落也能得到保障。
?Ong Chan Hao
小tips：
在為項目選擇穿孔鋁板時，需要注意以下幾項：
1. 確定孔徑，孔徑是穿孔鋁板單元的影響因素之一，控制沖孔的孔徑、孔間距和排列方式，可影響穿孔鋁板表皮的視覺清晰度，創造新奇的視覺效果，結合穿孔率、板厚等因素可起到減少太陽輻射熱，降低能耗的作用。
2. 確定板型，板型的選擇影響穿孔鋁板的強度，繼而影響穿孔板模塊的大小、起連接作用的龍骨數量、整體效果表達等。
3. 選擇金屬合金和面板厚度，當使用沖孔鋁板時，金屬合金將影響成品面板的整體美感。面板的厚度將取決于用的位置，更厚的面板更適合風荷載較大的環境。
4. 指定鋁板細節，對于個別項目，必須決定沖孔鋁板是否有邊框，以及需要哪些加強筋。
